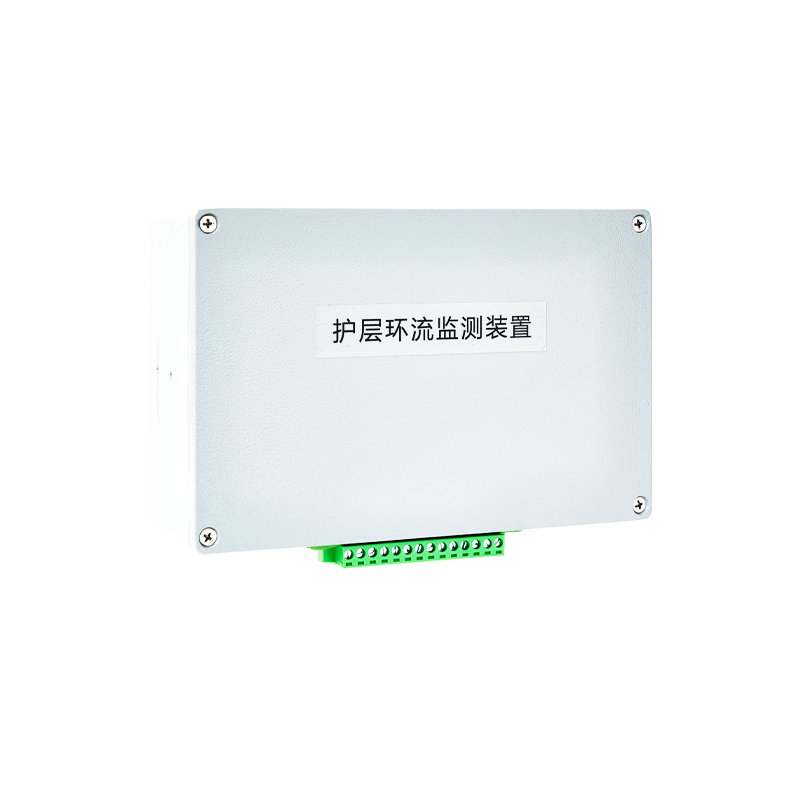

NY-500A接地環流在線監測裝置
NY-500A接地環流在線監測系統適用于10kV以上單芯電纜的多點接地故障監測，可有效監測到電纜的運行情況，對保證電力電纜的安全穩定運行有重要意義。
高壓電纜接地環流監測系統是由護層環流監測裝置和電流傳感器組成，完成高壓電纜接地環流檢測，通過RS485通信模塊將數據傳送給本地監測屏柜。監測終端采用先進的測量電路、性能穩定可靠的傳感器，實現對監測信號的準確測量和數據可靠傳輸。
系統特點
1） 能有效監測高壓接地電纜環流數據，可自主設定預警值與報警值，且能實時上傳高壓接地電纜環流數據。
2） 采用工業級元器件，抗高溫85℃，耐低溫－25℃
3） IP65防護等級
4） 鋁壓鑄外殼，惡劣環境下不受影響
5） 開放通訊協議，二次數據開發簡便
6）完全按國家電力行業標準設計
技術參數
數據采集裝置技術參數表
技術參數名稱 | 主要技術參數指標 |
上行通訊方式 | RS485 |
可外接接地環流傳感器數量 | 4個或者3個，根據項目定。 |
平均無故障工作時間 | 大于50000小時 |
輸入電壓范圍(工作電壓) | DC9V～DC30V |
防雷保護等級 | 不低于2級 |
瞬態過載鎖定反應時間 | 450A 120ms 500A 70mS |
靜態功耗電流 | 小于0.6mA |
防護性能 | 不低于IP65 |
電磁兼容性 | 滿足GB9254-1998 滿足GB17625.1-5503 |
工作溫度 | -20℃ ～+85℃ |
運行環境濕度 | 15%~98% |
大氣壓力 | 86~106kPa |
電流互感器技術參數
技術參數名稱 | 主要技術參數指標 |
電流采樣范圍 | 0～200A |
分辨率 | 12bit |
轉換時間 | 10μs |
線性誤差 | ±1LSB max |
變比 | 200A：100mA |
防護等級 | IP68 |
準確級 | 不低于0.5級 |
額定頻率 | 50Hz |
瞬態過載鎖定反應時間 | 450A 120ms / 500A 70mS |
二次瞬變工頻耐壓 | 不低于3000V/min |
二次繞組匝間絕緣值 | 大于1000MΩ |
